钢筋直螺纹作业准备一、施工准备
1、工人进入施工现场不许穿拖鞋，必须正确佩戴安全帽。
2、严禁酒后作业，在施工现场追逐、打闹。
3、不准带小孩进入施工现场。
4、注意施工机械用电安全，严禁私拉、乱接电线，必须由专业电工接、拆线。
5、工人在操作加工丝口时，要双手脱离钢筋后，方可启动套丝机，防止伤害事故发生。
二、技术准备
（一）作业条件
1、凡参与接头施工的操作工人、技术和质检人员均应参加技术规程培训，操作工人应经考核合格后持证上岗。
2、工程开工前，应由该技术提供单位提交有效的型式检验报告和验证报告。型式检验报告必须包括连接套长度、外径、内径、扭紧力矩值、牙形角平分线垂直等参数。
3、钢筋连接工程在正式施工前及施工过程中，应对每批进场钢筋进行工艺检验，合格后方可在工程上进行钢筋直螺纹连接操作。
4、熟悉图纸
（二）材料要求
1、钢筋 钢筋应符合现行国家标准及设计要求，应有产品合格证、出厂检测报告及进场复验报告。钢筋应符合现行国家标准《钢筋混凝土用热轧带肋钢筋》（GB1499）的规定。按照规范要求对钢筋进行抽样检验，钢筋原材料强度必须满足设计及规范要求，不符合要求的钢筋禁止使用。钢筋直径偏差必须在允许范围内，若有过大的偏差，会造成剥肋后直径偏小或不圆整，易出现加工的丝头有秃牙、断牙现象，影响接头的强度。
2、连接套筒 连接套应有产品合格证，两端应有密封盖，连接套表面应有规格标记。材料的品种规格，套筒的规格、型号以及钢筋的品种规格必须符合设计要求。操作人员须对每批进场套筒，按不同规格进行施工前的接头连接检验（试连接），试验检测合格后方可在工程中进行施工。
（三）施工机具

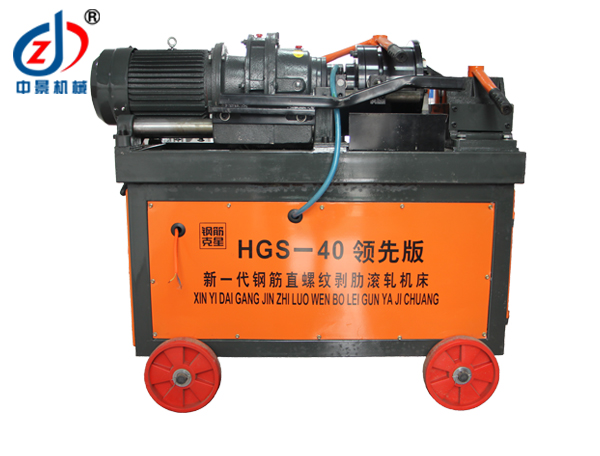

钢筋套丝机、扭力扳手、塞规、环规。
1、加工前的准备
1）按要求接好电源线和接地线，接通电源。电源为三相380V 、50Hz的交流电源，为保证人身安全必须使用带漏电保护功能的自动开关。
2）冷却液箱中，加易溶性冷却液(严禁加油性冷却液）。
2、空车试转
1）接通电源。检查冷却水泵工作是否正常。
2）操作按钮，检查电器控制系统工作是否正常。
3、加工前的调整
1）根据所加工钢筋的直径，调换与加工直径相适应的滚丝轮。滚丝轮与加工钢筋直径的关系见表一：
2）滚丝轮与加工直径相适应后，将与钢筋相适应的对刀棒插入滚轧头中心，调整滚丝轮使之与对刀棒相接触，抽出对刀棒，拧紧螺钉，压紧齿圈，使之不得移动。
3）根据所加工钢筋规格，调整剥肋行程档块的位置，保证剥肋长度达到要求值。剥肋长度与钢筋规格的关系见表二：
4）根据所加工钢筋规格，调整压块的位置，保证滚轧
螺纹有效长度达到要求值，螺纹有效长度与钢筋规格的关系见表三：
4、工件装夹
将待加工的钢筋装卡在定心钳口上，伸出长度应与起始位置的滚轧头剥刀片端面对齐，然后扳动手柄夹紧。
5、操作过程
1）接通电源，打开冷却水阀门，按下正转起动按钮，即可转动进给手柄，向工件方向进给实现切削，当剥肋长度达到要求时，剥肋刀自动张开，转动手柄继续进给，即可实现滚轧螺纹，当滚丝轮与钢筋接触时一定要用力，并使主轴旋转一周。轴向进给一个螺距长度，当进给到一定程度后，即可实现自动进给，直到整个滚轧过程完成后自动停车，自动退刀。
2）当自动退刀结束后顺时针转动进给手柄，将滚轧头退回到初始位置，此时剥肋刀自动复位。卸下加工完成的工件即可。
3）用环规检查螺纹长度，误差在范围内为合格；同时用螺纹通止规检查丝头尺寸，通规能旋入，止规不能旋入或不能完全旋入为合格。
4）滚轧反丝时，先将滚轧头中的滚丝轮任意两个互换位置。
5）滚轧反丝时，按下反转起动按钮，转动进给手柄向工件方向进给实现切削，当剥肋长度达到要求时，剥肋刀自动张开，滚轧头反向旋转，操纵手柄继续进给，即可滚轧反扣螺纹，当滚丝轮与钢筋接触时，一定要用力，并使主轴转一周，轴向进给一个螺距长度，当进给到一定程度后，即可实现自动进给，直到整个滚轧过程完成后自动停车。自动退刀。
6、刀具重磨与更换
1）剥肋刀切削一定数量钢筋，刀刃会变钝，此时应将
剥肋刀拆下，将刀具的前刃面磨去0.2-0.3mm（严禁磨刀刃顶面)，安装后即可重新使用。
2）剥肋刀刃口崩裂不能正常切削时，可更换新刀片。
3）滚丝轮滚轧一定数量的丝头后，因磨损牙形损坏，不能滚轧出合格丝头时，应该及时更换新滚丝轮。

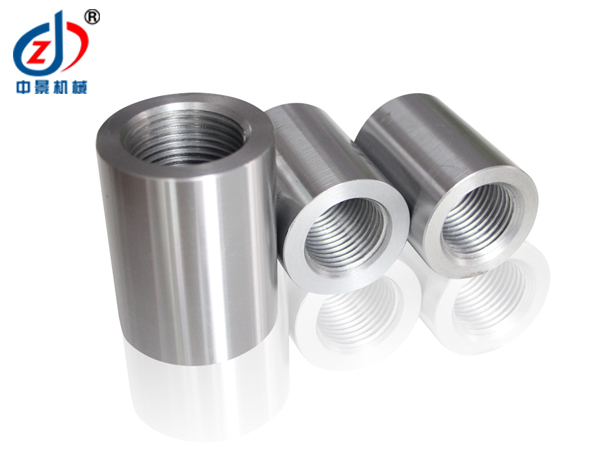

钢筋直螺纹套筒检验
一、基本要求
1、连接套筒宜选用45号优质碳素结构钢或其它经检验确认符合要求的钢材。供货单位应提供质量保证书，并应符合有关钢材的现行国家标准及JGJ107的有关规定。产品合格证应包括以下内容：型号、规格；适用钢筋的品种；连接接头的性能等级；产品批号；检验日期；质检合格签章；厂家名称、地址、电话；当有特殊要求时应表明相应的检验内容及指标。
2、连接套筒尺寸应满足产品设计要求。套筒的尺寸偏差应符合下表的要求。
套筒的允许偏差（mm）表
套筒外径D
外径允许偏差
壁厚（t）允许偏差
长度允许偏差
≤50
±0.5
+0.12t
-0.10t
±0.5
＞50
±0.01D
+0.12t
-0.10t
±0.5
3、连接套筒应按照产品设计图纸要求制造，重要尺寸（外径、长度）及螺纹牙型、精度应经检验。
4、套筒内螺纹的公差误差应满足GB/T197中6H级精度规定的要求。
5、连接套筒装箱前套筒应有保护端盖，套筒内不得混入杂物。
6、连接套筒上应标明生产厂家标志。
7、连接套筒的保护盖上应标志被连接钢筋的规格。
8、连接套筒在运输和储存过程中应妥善保护，应按不同规格分别堆放整齐，避免雨淋，防止锈蚀、沾污或损伤。
二、质量要求
1、外观质量：螺纹牙型应饱满，连接套筒表面不得有裂纹，表面及内螺纹不得有严重的锈蚀及其他肉眼可见的缺陷。套内无铁屑及杂物，连接套表面应有明显的规格标识。
2、内螺纹尺寸的检验：用专用的螺纹塞规检验，其塞通规应能顺利旋入，塞止规旋入长度不得超过3P。
三、检验方法及频率
1、连接套筒或锁母的外观质量检验应逐个进行。不合格的不准使用。
2、连接套筒内螺纹尺寸检验按连续生产的套筒每500个为一个检验批，每批按10%的随机抽检，不足500个也按一个检验批计算。连接套筒的抽检合格率应不小于95%。当抽检合格率小于95%时，应另抽取同样数量的产品重新检验。当两次检验的总合格率不小于95%时，该批产品合格。若合格率仍小于95%，应对该批产品进行逐个检验，合格者方可使用。
3、连接套筒检验项目、检验方法与要求应符合下表的规定。
钢筋直螺纹丝头加工、检验
一、丝头加工
1、钢筋下料时，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，端部不直应调直后下料；不得用热加工方法切断钢筋。
2、丝头加工时，钢筋操作平台应水平且与加工机械轴心一致。应采用水溶性切削润滑液；当气温低于0℃时，应掺入15%～20%亚硝酸钠。不得用机油作润滑液或不加润滑液套丝。
3、钢筋丝头的螺纹应与连接套筒的螺纹相匹配，公差配合过盈配合、应符合GB/T197的要求。
4、在滚轧过程中，每加工10个丝头要检查一次丝头尺寸及丝扣情况，发现偏差必须及时调整滚丝机。钢筋的剥肋过程只允许进行一次，不允许对已加工的丝头进行二次剥肋，不合格的丝头必须切掉重新加工。
5、丝头加工完毕经检验合格后，应立即带上丝头保护帽或拧上连接套筒，防止装卸、搬运或者砼施工过程中污染、损坏丝头。根据钢筋直径选取不同大小的塑料保护套，保护套长度应比螺纹长10～20mm，且保护套一端应封闭。加工完成后的丝头应按规格分类堆放整齐。
二、现场检验
1、检验项目。丝头加工现场检验项目、方法及要求见下表。
钢筋连接与检验
一、钢筋连接
1、连接钢筋时，钢筋规格和连接套筒的规格应一致，并确保钢筋和连接套筒的丝扣干净、完好无损。
2、采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。带连接套筒的钢筋应固定牢，连接套筒的外露端应有密封盖。
3、钢筋丝头保护帽应在钢筋连接前拧入套筒时逐一取下，不应集中取下多个保护帽。

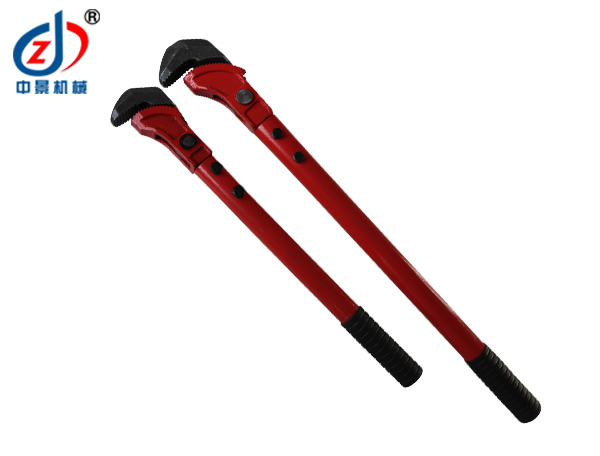

4、必须用力矩扳手拧紧接头。力矩扳手的精度为±5%，要求每半年用扭力仪检定一次。
5、连接钢筋时，应对正轴线将钢筋拧入连接套筒内，然后用力矩扳手拧紧。接头拧紧值应满足下表规定的力矩值。合格的接头应作上标记，与未拧紧的接头区分开来，以防有的钢筋接头漏拧，不合格的立即纠正，并认真作好现场记录。
直螺纹接头安装时的*小拧紧扭矩值表
6、质量检验与施工安装用的力矩扳手应分开使用，不得混用。
力矩扳手每半年检定一次，质量检验与施工安装用的扳手应分开使用，不得混用。
二、钢筋连接质量检验
1、钢筋连接接头的外观质量在施工时应逐个自检，对于标准型接头连接套筒外应有外露有效螺纹，且连接套筒单边外露有效螺纹不得超过2P，其他连接型式应符合产品设计要求；不符合要求的钢筋连接接头应及时调整或采取其他有效的连接措施；若无有效的处理措施，该接头应弃之不用。
2、外观质量自检合格的钢筋连接接头，应由现场质检员随机抽样进行检验。要求如下：
1）随机抽取同规格接头数的10%进行外观检查。应满足钢筋与连接套筒的规格一致，单边外露有效螺纹不得超过2P。
2）用质检的力矩扳手，按规定的接头拧紧力矩值抽检接头的连接质量。抽检数量：梁、柱构件按接头数的15%，且每个构件的接头作为一个验收批，不足100个也作为一个验收批，每批抽检3个接头。
3）抽验的接头应全部合格，如有一个接头不合格，则该验收批应逐个检查，对查出的不合格接头应更换或补强。检验完成应填写下表。
