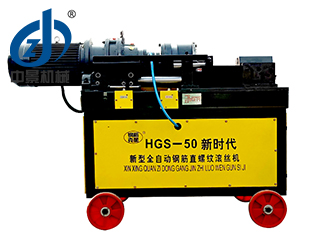

一．用途
钢筋直螺纹滚丝机。主要用于建筑工程带肋钢滚轧直螺纹丝头，是实现钢筋连接的关键设备。可加工直径12-50mm的 HRB335和HRB400级带肋钢筋。
二．特点
钢筋直螺纹滚丝机，可一次装夹完成从剥肋到滚轧螺纹的加工过程。加工螺纹的牙形饱满，尺寸精度高，机械强度高。
既可加工正扣螺纹，也可加工反扣螺纹。本机操作简单、结构紧凑、工作可靠，具有独特的刀具自动开合机构。

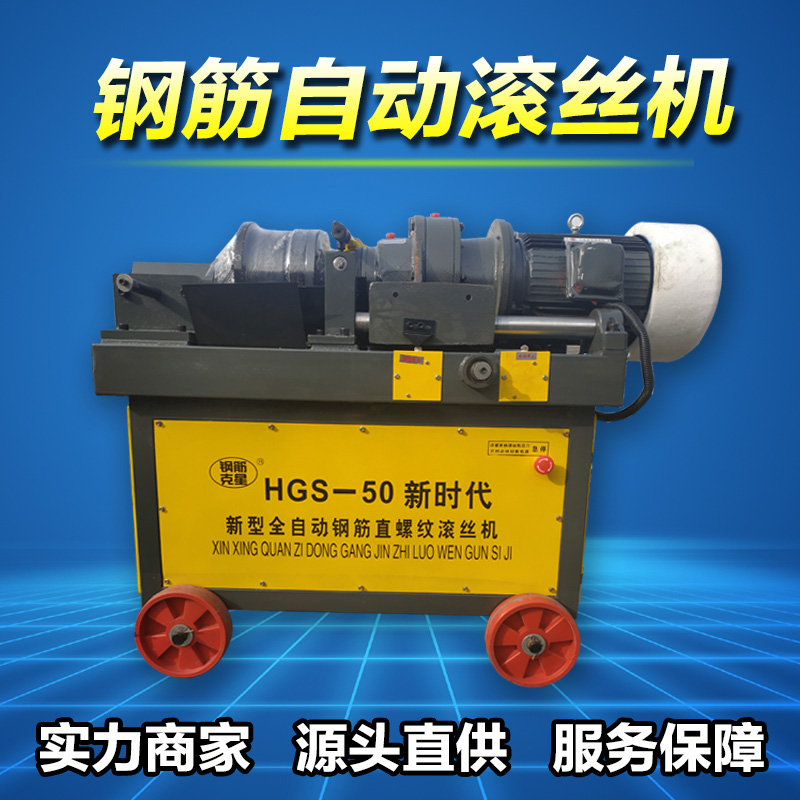

三．结构
GYL－40型钢筋直螺纹滚丝机，由机架、夹紧钳、导轨、滑套、摆线针轮减速机、剥肋滚轧头、进给机构、自动开合
机构、行程限位机构、冷却系统、电器控制箱、控制系统等部分组成。
四．主要技术参数
1．加工钢筋直径范围：φ12-φ50mm
2．主电机功率：4.0 KW 3.0KW
3．配用电源：三相380V 50Hz
4．主轴转速：40-62r／min
5．罗纹**加工长度：200mm
6．重量：460kg
五．使用方法
（一）加工前的准备
1．按要求接好电源线和接地线，接通电源。电源为三相380V 50Hz的交流电源，为保证人身安全请使用带漏电保护功能 的自动开关。
2．冷却液箱中，加足溶性冷却液(严禁加油性冷却液）。
（二）空车试转
1．接通电源。检查冷却水泵工作是否正常。
2．操作按钮，检查电器控制系统工作是否正常。
（三）加工前的调整
1．根据所加工钢筋的直径，调换与加工直径相适应的滚丝轮。滚丝轮与加工钢筋直径的关系见表一：
滚丝轮外径 φ78.2 φ69.4 φ59
加工钢筋直径 16--22 25--32 36--40
螺距 2.5 3.0 3.5
2．滚丝轮与加工直径相适应后，将与钢筋相适应的对刀棒插入滚轧头中心，调整滚丝轮使之与对刀棒相接触，抽出对刀棒，拧紧螺钉，压紧齿圈，使之不得移动。
3．根据所加工钢筋规格，调整剥肋行程档块的位置，保证剥肋长度达到要求值。剥肋长度与钢筋规格的关系见表三：
钢筋规格 φ16 φ18 φ20 φ22 φ25 φ28 φ32 φ36 φ40
剥肋长度+2
0 26 29 31 34 36 39 46 51 54
4．根据所加工钢筋规格，调整压块的位置，保证滚轧螺纹有效长度达到要求值，螺纹有效长度与钢筋规格的关系见表四：
钢筋规格 φ16 φ18 φ20 φ22 φ25 φ28 φ32 φ36 φ40
螺纹有效长度+2
0 26 29 31 34 36 39 46 51 54
（四）工件装夹
将待加工的钢筋装卡在定心钳口上，伸出长度应与起始位置的滚轧头剥刀片端面对齐，然后扳动手柄夹紧。
（五）操作过程
1．接通电源，打开冷却水阀门，按下正转起动按钮，即可转动进给手柄，向工件方向进给实现切削，当剥肋长度达到要求时，剥肋刀自动张开，转动手柄继续进给，即可实现滚轧螺纹，当滚丝轮与钢筋接触时一定要用力，并使主轴旋转一周。轴向进给一个螺距长度，当进给到一定程度后，即可实现自动进给，直到整个滚轧过程完成后自动停车，自动退刀。
2．当自动退刀结束后顺时针转动进给手柄，将滚轧头退回到初始位置，此时剥肋刀自动复位。卸下加工完成的工件即可。
3．用环规检查螺纹长度，误差在范围内为合格；同时用螺纹通止规检查丝头尺寸，通规能旋入，止规不能旋入或不能完全旋入为合格。
4．滚轧反丝时，先将滚轧头中的滚丝轮任意两个互换位置；。
5．滚轧反丝时，按下反转起动按钮，转动进给手柄向工件方向进给实现切削，当剥肋长度达到要求时，剥肋刀自动张开，，滚轧头反向旋转，操纵手柄继续进给，即可滚轧反扣螺纹，当滚丝轮与钢筋接触时，一定要用力，并使主轴转一周，轴向进给一个螺距长度，当进给到一定程度后，即可实现自动进给，直到整个滚轧过程完成后自动停车。自动退刀。
（六）刀具重磨与更换
1．剥肋刀切削一定数量钢筋，刀刃会变钝，此时应将剥肋刀拆下，将刀具的前刃面磨去0.2-0.3mm（严禁磨刀刃顶面)，安装后即可重新使用。
2．剥肋刀刃口崩裂不能正常切削时，可更换新刀片。
3．滚丝轮滚轧一定数量的丝头后，因磨损牙形损坏，不能滚轧出合格丝头时，应该及时更换新滚丝轮。
六．使用注意事项
1．冷却液体必须使用水溶性乳化冷却液，严禁使用油性冷却液，更不可用普通润滑油代替。
2．没有冷却液时严禁滚轧加工螺纹。
3．待加工的钢筋端部应平整，必须用无齿锯下料。且在端部500mm长度范围内应圆直，不允许弯曲，更不允许将气割或切断机下料的端头直接加工。
4．在初始切削时进给应均匀，切勿猛进，以防刀刃崩裂。
5．滑道应定期清理并涂油。
6．铁屑应及时清理干净。
7．冷却液体箱半月清理一次。
8．减速器应定期加油，保持规定油位。
9．滚压机应定期进行保养。
10．机床的机壳必须可靠接地后再使用。
