钢筋连接套筒冷挤压机使用方法
钢筋连接套筒冷挤压机使用方法

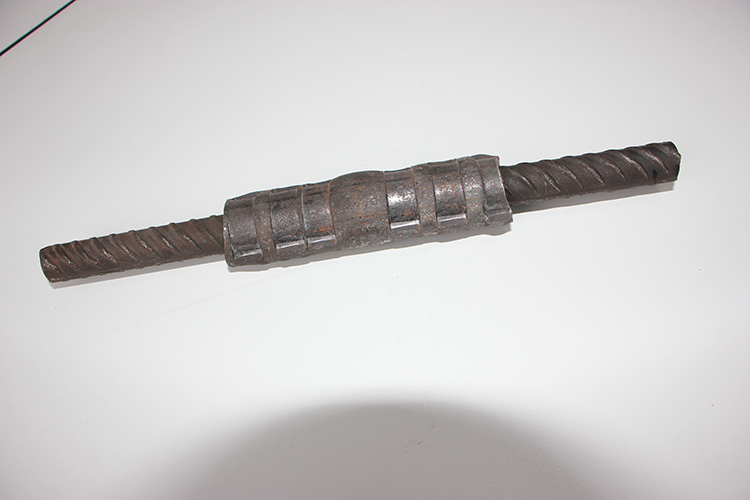

钢筋冷挤压连接法是在待连接的两根钢筋端部套上钢管，然后用便携式液压机挤压，使套管变形，将两根钢筋连接成一体的一种机械连接方法。此法适用于工业与民用建（构）筑物、高层建筑、地基工程等。各类钢筋混凝土结构的φ20～40Ⅰ、Ⅱ级钢筋接头和异径钢筋接头，带肋钢筋连接能连接竖向、水平和任何倾角的钢筋、其接头强度、刚度、韧性均匀与母材相当。一、施工准备
材料
⑴带肋钢筋符合钢筋混凝土GB1499-91标准。
⑵套管材质符合GB5310-85标准。

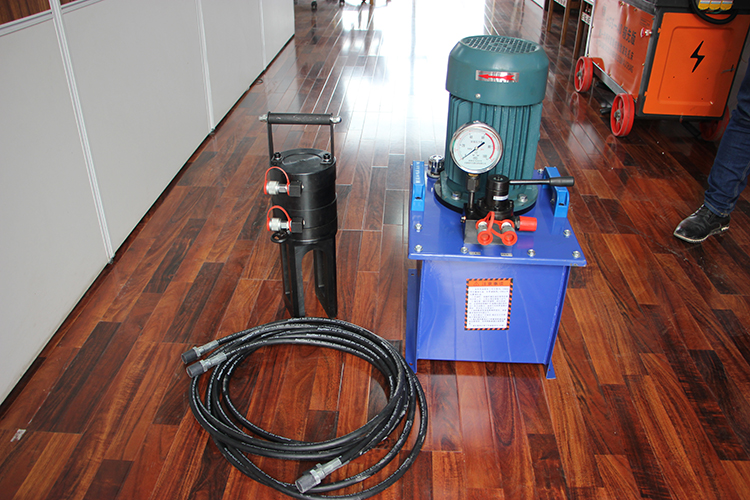

钢筋挤压连接的成套设备是由挤压连接钳、超高压电动油泵、超高压油管、悬挂器（手动葫芦）等组成。
钢筋挤压连接钳有YJ～40型挤压钳，用于φ40～36的带肋钢筋的对接，YJ～32型挤压钳，用于φ32～20的带肋钢筋对接，YJ～23型挤压钳，用于φ25～18的带肋钢筋的对接。
作业条件
⑴压接前要清除钢套和钢筋压接部位的铁锈、油污、泥砂等，钢筋端部要平直，如有弯折，必须予以矫直。
⑵液压系统中严禁混入杂质，在连接拆卸超过软管时，其端部要保管好，不能粘有灰尘砂土。
二、操作工艺
挤压工序及顺序
钢筋挤压连接分为二道工序。
**道工序是先在地面上把每根待连接的钢筋一端按要求与套管的一半压好。
第二道工序是压好一半接头的钢筋插到已待接的钢筋端部，然后用挤压钳压好，这样就完成了整个接头的挤压工作。
挤压接头必须从套筒的中部按标记向端部顺序挤压。
钢筋半接头连接工艺
即上述**道工艺，其具体步骤如下：
⑴装好高压油管和钢筋配用限位器、套管压模，并且在压模内也涂上润滑油；
⑵按手控上开关，使套管对正压模内孔，再按手控Off开关；
⑶插入钢筋顶到限位器上扶正；
⑷按手控上开关，进行挤压；
⑸当听到液压油发出溢流声，再按手控下开关，退回柱塞，取下压模；
⑹取出半套管接头，结束半接头挤压作业。
接连钢筋挤压工艺
即上述第二道工序，其具体步骤如下：
⑴将半套管插入结构待连接的钢筋上，使挤压机就位；
⑵放置 与钢筋配用的压模和垫块；
⑶按下手控上开关，进行挤压，当听到液压油发出溢流声，按下手控下开关；
⑷退回柱塞及导向板，装上垫块；
⑸按下手控上开关，进行挤压；
⑹按下手控上开关，退回柱塞再加垫块；@建筑界一哥/头条号
⑺按手控上开关，进行挤压，再按手控下开关退回柱塞；
⑻取下垫块、压模、卸下挤压机，钢筋连接完毕。
三、质量标准
保证项目
⑴钢材材料符合钢筋GB1499-91标准。
⑵套管材质应有质量检验单和合格证，几何尺寸要符合要求。
⑶接连钢筋接头强度必须达到同类型钢材强度值，按每种规格接头，以每500个为一批（不足500个仍为一批）作拉力试验，连续三个不合格，验收批数量要加倍。
基本项目
⑴套管接头的套管挤压后的长度，没达到油漆标记线，误差超过5mm的，将未达到油漆标记线的这端套管与钢筋焊在一起，焊缝高不得小于5mm。
⑵用量规检查挤压套管接头外径，通过即为合格，否则为不合格，需重新压模，重新挤压一次。
四、施工注意事项
避免工程质量通病
⑴套管的几何尺寸圾钢筋接头位置要符合设计要求。
⑵钢筋的连接端和套管内壁不准有油污、铁锈、泥沙；套管接头外边的油脂必须擦干净。
⑶柱子钢筋接头要高出混凝土面1m，以利于钢筋挤压连接作业。
⑷不准砸平带肋钢筋花纹。@建筑界一哥/头条号
⑸钢筋端部要平直，如有弯折，必须予以矫直。
主要安全技术措施
⑴不准硬拉电线或高压油管。
⑵高压油管不得打死弯。
⑶参加钢筋冷挤压的人员必须培训、考核、持上岗证。
⑷作业人员必须遵守施工现场的施工作业有关规定。
产品保护
连接成品不得随意抛砸。
