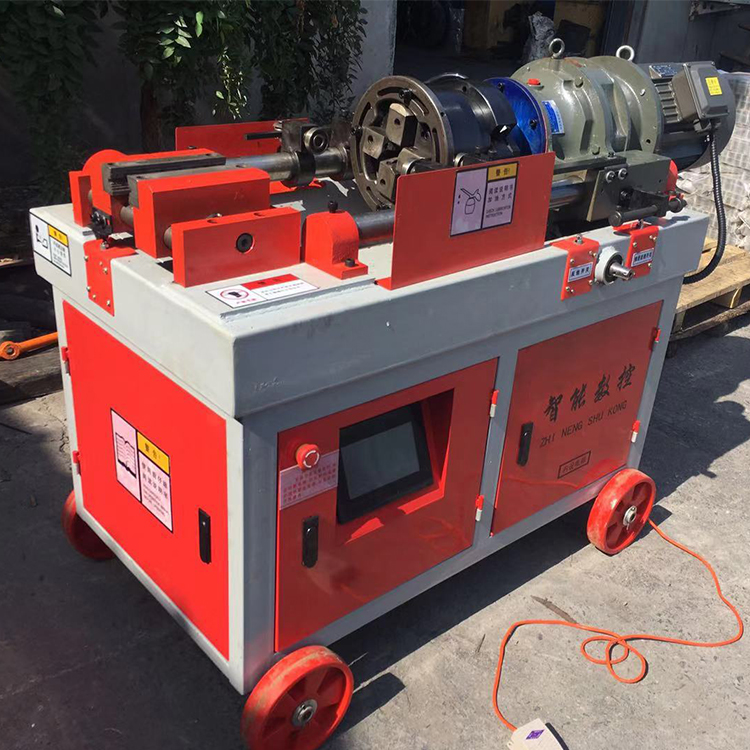

TSGS-40型全自动直螺纹滚丝机
TSGS-40型全自动直螺纹滚丝机
设备安全操作注意事项：钢筋剥肋滚丝机在使用过程中应注意以下安全事项：
1、施工人员必须进行技术培训，经考核合格后方可持证上岗操作。
2、设备电源必须有漏电保护装置；本机必须有可靠的接地操作，防止漏电伤人；设备停用后应切断设备电源。
3、滚丝头滚到前限位后不停机时应立即切断电源，不要用手去阻止滚丝头转动。
4、滚丝头在运转过程中手不得触摸任何转动部件，如：滚丝头、胀刀触头等。
5、设备维修必须有专门人员进行，不得私自进行维修，改装。
6、设备在接通电源后不得用手触摸任何带电电器件，以防触电。不得让水等具有导电能力的物质进行电器箱。
7、设备在移动及装卸时应平稳，以免倾翻伤人。
一、用途
TSGS-40型钢筋直螺纹全自动滚丝机，主要用于建筑工程带肋钢筋加工滚轧直螺纹丝头，是实现钢筋直螺纹连接的关键设备。可加工直径为16-40mm的HRB335和HR400级带肋钢筋。
二、特点
TSGS-40型钢筋直螺纹全自动滚丝机，采用气缸加紧、气缸进给，完成剥肋、滚轧螺纹。加工牙型饱满，尺寸精度高。可加工正扣螺纹，也可加工反扣螺纹。
本机操作简单、结构紧凑、工作可靠，具有独特的进给、夹紧刀具自动开合机构。
三、结构
TSGS-40型钢筋直螺纹全自动滚丝机由机体、夹紧钳、滑杆、滑板、摆线针轮减速机、剥肋滚轧头、进给机构、自动开合机构、行程限位机构、自动回车机构、冷却机构、电器控制箱、控制系统等部分组成。具体结构见后附装配示意图，部件装配图、电气源理图及接线图。
四、主要技术参数
1、加工作范围：Ф14-Ф40mm
2、主电机功率：5.5KW
3、配用电源：三相380V 50HZ
4、主轴转速：62-80r/min
5、**加工长度：100mm
6、重量：450kg
五、使用方法
（一）加工前准备
1、连接电源线，电源为三相380V,50Hz。通电前，机壳务必连接好接地线。
2、冷却液箱中加足水溶性乳化油（严禁加油性冷却液）。
乳化油与水的比例1:20容积约12-15升。
3、检查训运动部件是否灵活，检查减速机润滑油是否充足。
