混凝土结构之钢筋套筒机械连接
混凝土结构之钢筋套筒机械连接
钢筋机械连接是通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用,将一根钢筋中的力传递至另一根钢筋的连接方法。钢筋机械连接接头质量可靠,现场操作简单,施工速度快,无明火作业,不受气候影响,适应性强,而且可用于可焊性较差的钢筋等级。根据抗拉强度以及高应力和大变形条件下反复拉压性能的差异,接头应分为下列三个等级：
I级:接头抗拉强度不小于被连接钢筋实际抗拉强度或1.10倍钢筋抗拉强度标准值,并具有高延性及反复拉压性能。
Ⅱ级:接头抗拉强度不小于被连接钢筋抗拉强度标准值,并具有高延性及反复拉压性能
Ⅲ级:接头抗拉强度不小于被连接钢筋屈服强度标准值的1.35倍,并具有一定的延性及反复拉压性能。
I级或Ⅱ级接头用于混凝土结构中要求充分发挥钢筋强度或对接头延性要求较高的部位；而对于混凝土结构中钢筋应力较高但对接头延性要求不高的部位,可采用Ⅲ级接头。
接头的位置宜设在结构构件受拉钢筋应力较小部位,避开有抗震设防要求的框架的梁端柱端箍筋加密区。当无法避开时,应采用I级接头或Ⅱ级接头。当需要在高应力部位设置接头时,在同一连接区段内Ⅲ级接头的接头百分率不应大于25%;Ⅱ级接头的接头百分率不应大于50%;I级接头的接头百分率可不受限制。
在应用钢筋机械连接时,应有由技术提供单位提交有效的形式检验报告。钢筋连接工程开始前及施工过程中,应对每批进场钢筋进行接头工艺检验。
常用的机械连接接头有挤压套筒接头、锥螺纹套筒接头和直螺纹套筒接头等。
（1）、钢筋挤压套筒连接
钢筋挤压套筒连接是在常温下采用特别钢筋连接机,通过挤压力使连接用的钢套筒径向或轴向发生塑性变形,与带肋钢筋紧密互相连接在一起,从而形成连接接头。(2)、钢筋锥螺纹套筒连接

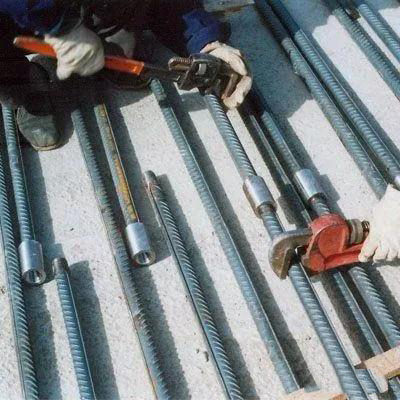

钢筋螺纹连接是通过钢筋端头特制的锥形螺纹和锥螺纹套管,按规定的力矩值将两根钢筋互相连接在一起的连接方法。适用于直径为16~40mm的HRB335级、HRB400级和RRB400级钢筋的连接。
锥螺纹套筒是工厂在专用机床上加工,钢筋套丝在钢筋套丝机上进行,钢筋锥螺纹丝头的、牙形、螺距等必须与连接套筒的锥度、牙形、螺距一致。
钢筋锥螺纹连接是在加工钢筋套丝时按规定的力矩值拧上锥螺纹连接套,施工时再对正轴线将另外一端钢筋拧入连接套,用力矩扳手按规定的力矩值拧紧,不得超拧。
